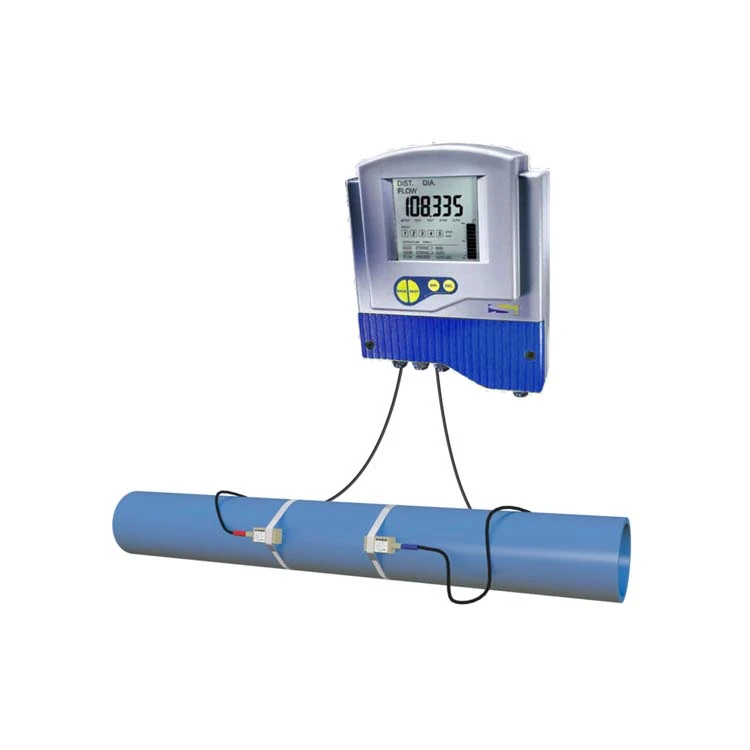

Flowmeter Ultrasonic
Mesurydd Llif Math Ultrasonic Mae Flowmeter Ultrasonic, fel Flowmeter Cyfeintiol, yn perthyn i'r categori o synwyryddion llif nad ydynt yn ymwthiol ac fe'i defnyddir yn helaeth mewn meysydd diwydiannol a sifil. Ei egwyddor weithredol yw defnyddio dirgryniad acwstig i fesur llif hylif. Mae ganddo nodweddion ...
- Cyflwyniad Cynnyrch
Mesurydd Llif Math Ultrasonic
Mae llifdden ultrasonic, fel llifddwr cyfeintiol, yn perthyn i'r categori o synwyryddion llif nad ydynt yn ymwthiol ac fe'i defnyddir yn helaeth mewn meysydd diwydiannol a sifil. Ei egwyddor weithredol yw defnyddio dirgryniad acwstig i fesur llif hylif. Mae ganddo nodweddion manwl gywirdeb uchel, ymateb cyflym a defnydd hawdd. Ymhlith mesuryddion llif hylif ultrasonic, mae dau brif fath, sef mesuryddion llif Doppler ac amser cludo amser cludo ultrasonic.
Mae llifau llif doppler yn cyfrifo cyflymder llif trwy fesur cyflymder gronynnau crog mewn hylif, yn debyg i radar Doppler. Pan fydd ton sain yn dod ar draws gwrthrych symudol, mae ei amledd yn newid. Yn seiliedig ar y newid amledd hwn, gellir tynnu cyflymder yr hylif. Mae mesuryddion llif Doppler yn addas ar gyfer cyfryngau sy'n cynnwys gronynnau mewn hylifau, megis carthffosiaeth, dŵr gwastraff, ac ati, a gallant fesur cyfraddau llif yn sefydlog ac yn gywir.
Mae'r mesurydd llif ultrasonic amser cludo yn cyfrifo'r gyfradd llif trwy fesur yr amser y mae'n ei gymryd i donnau sain deithio trwy'r hylif. Yr egwyddor yw defnyddio'r berthynas rhwng cyflymder tonnau sain sy'n lluosogi mewn hylifau a'r gyfradd llif, a phennu'r gyfradd llif trwy fesur y gwahaniaeth amser rhwng anfon a derbyn tonnau sain. Mae'r mesurydd llif amser cludo yn addas ar gyfer cyfryngau hylif glân amrywiol, fel dŵr, olew, ac ati, gyda chymhwysedd eang a chywirdeb uchel.
Gall mesuryddion llif hylif ultrasonic anfewnwthiol ddod ag optimeiddio i'ch prosesau diwydiannol a chwarae rhan bwysig wrth arbed ynni. Gall cymhwyso technoleg mesur llif ultrasonic nid yn unig leihau eich costau, ond hefyd wella diogelwch y broses osod.
Rydym yn ymfalchïo mewn darparu gwasanaethau wedi'u haddasu i'n cleientiaid. Mae ein prosesau dylunio a gosod wedi'u cynllunio i sicrhau ein bod yn darparu datrysiad cost-effeithiol i chi sy'n diwallu anghenion unigol eich gwefan. Rydym wedi ymrwymo i ddarparu'r atebion mesur llif gorau i bob cwsmer, a thrwy hynny ddod â mwy o effeithlonrwydd a diogelwch i'ch prosesau diwydiannol.
Holom
Pan fyddwch chi'n cysylltu â Solidat gyntaf, bydd ein tîm angerddol wrth law i ateb eich cwestiynau ac asesu'ch anghenion. Rydym yn deall bod gan bob lleoliad ei ofynion unigryw ei hun, felly byddwn yn gweithio'n agos gyda chi i ddatblygu dealltwriaeth ddofn o'ch anghenion unigol.
Ddyfynnent
Ar y cam hwn, bydd ein harbenigwyr rheoli datrysiadau yn darparu dyfynbris wedi'i addasu ar gyfer eich system. Ar gyfer y mwyafrif o wefannau gallwn gwblhau'r broses hon gyda lluniau a ffurfiau, ond ar gyfer prosiectau mwy neu fwy cymhleth byddwn yn ymweld â'r wefan yn bersonol i gynnal asesiad.
Codet
Bydd ein tîm yn cydosod eich system arfer yn ein cyfleuster pwrpasol. Byddwn yn graddnodi'r holl offer y gellir ei gomisiynu oddi ar y safle ymlaen llaw i sicrhau bod popeth yn rhedeg yn esmwyth.
Dosbarthu a gosod
Byddwn yn trefnu i'ch offer gael ei ddanfon yn uniongyrchol i'r safle a chysylltu â'r contractwr a ddewiswyd gennych i ddarparu cyngor gosod. Yn dibynnu ar fanylion y prosiect, efallai y byddwn hefyd yn anfon personél i'r wefan i gynorthwyo gyda'r broses osod.
Graddnodi
Unwaith y bydd yr offer wedi'i osod, bydd ein peirianwyr proffesiynol yn mynd i'r wefan i ddadfygio'r offer a gwirio a yw'n gweithredu'n iawn. Byddwn yn gweithio gyda chi i ymgyfarwyddo â'ch system newydd ac ateb unrhyw gwestiynau sydd gennych. Unwaith y bydd comisiynu wedi'i gwblhau, byddwn yn darparu ffurflen dderbyn i chi i brofi bod eich gwefan yn cwrdd â'r gofynion archwilio yn llawn.
Ôl -ofal
Mae ein tîm yma i'ch cefnogi gydag unrhyw gwestiynau neu broblemau cychwynnol a allai fod gennych. Ar gyfer y mwyafrif o leoliadau, rydym hefyd yn argymell pecyn cynnal a chadw ddwywaith y flwyddyn i sicrhau bod eich offer yn parhau i weithredu'n iawn.
Manteision mesuryddion llif nad ydynt yn ymwthiol
Mae mesuryddion llif ultrasonig uwch-dechnoleg, an-ymwthiol Solidat yn cael eu peiriannu ar gyfer mesur manwl uchel o lif hylif a chyflymder. Mae'r mesuryddion llif datblygedig hyn yn cynnwys gosodiad cyflym a hawdd ac maent ar gael mewn amrywiaeth o ddeunyddiau a diamedrau pibellau.
Mae'r offerynnau mesur diwydiannol hyn yn mesur llif yn ddibynadwy dros ystod tymheredd eang, yn annibynnol ar bwysau. Gellir trosglwyddo ei signal allbwn yn effeithiol i'ch system reoli neu system fonitro i sicrhau monitro a dadansoddi data amser real, a thrwy hynny ddarparu cefnogaeth ddata ddibynadwy i'ch prosesau diwydiannol.
• Gwella ansawdd gweithgynhyrchu trwy fesuriadau dibynadwy, cywir
• Mwy o gynhyrchiant oherwydd amseroedd gosod byrrach a dim amser segur
• Mae cynnal a chadw yn cael ei leihau gan nad yw'r synhwyrydd mewn cysylltiad uniongyrchol â'r hylif sy'n cael ei fesur
Mae gan y dechnoleg hon nifer o nodweddion technegol unigryw, gan gynnwys yr agweddau canlynol:
• Nid oes angen torri pibellau ar y dechnoleg, sy'n golygu nad oes angen torri ar draws cynhyrchu na phrosesu llif wrth ei osod, gan osgoi colledion cynhyrchu a achosir gan gaeadau llinell gynhyrchu.
• Nid yw'r dechnoleg hon yn cynhyrchu cwymp pwysau yn ystod y broses fesur, yn cynnal statws gweithredu arferol y system biblinell, ac nid yw'n cael unrhyw effaith negyddol ar drosglwyddo hylif.
• Nid yw synhwyrydd y dechnoleg hon yn dod i gysylltiad uniongyrchol â'r hylif sy'n cael ei fesur, gan sicrhau mesur llif manwl uchel trwy dechnoleg mesur nad yw'n cyswllt wrth osgoi problemau halogi posibl a achosir gan gyswllt.
• Gan nad yw'r synhwyrydd yn dod i gysylltiad â hylif, mae'r risg o ollyngiadau yn cael ei ddileu, gan wella diogelwch a dibynadwyedd yr offer yn fawr.
Sut mae mesurydd llif hylif ultrasonic yn gweithio?
Mae egwyddor weithredol mesuryddion llif hylif ultrasonic yn seiliedig ar y gwahaniaeth amser rhwng lluosogi tonnau ultrasonic yn yr hylif. Mae'r math hwn o fesurydd llif fel arfer yn cynnwys dau drosglwyddydd amledd uchel wedi'u gosod y tu allan i'r bibell. Mae tonnau ultrasonic yn lluosogi trwy wal y bibell dros ardal drawsdoriadol groeslinol y bibell i'r nant hylif sy'n llifo, o un transducer i'r llall. Yn achos llif hylif, mae'r pwls ultrasonic yn "cario" i gyfeiriad llif, tra bod y trawst signal a adlewyrchir yn "arafu" i'r gwrthwyneb. O ganlyniad, mae'r amser sy'n ofynnol ar gyfer trosglwyddo signal o un synhwyrydd ultrasonic i'r llall yn amrywio. Mae'r llifddwr yn gweithredu trwy newid trosglwyddo a derbyn tonnau sain ar amleddau wedi'u modiwleiddio. Mae'r gwahaniaeth yn amser lluosogi'r don sain yn gymesur yn uniongyrchol â gwerth mesuredig y gyfradd llif a llif hylif. Gan fod priodweddau acwstig pob hylif yn wahanol, mae'n hanfodol gosod paramedrau'r mesurydd llif ultrasonic yn briodol i sicrhau mesuriad cywir iawn.
Beth yw manteision y mesurydd llif ultrasonic solidat?
Cost isel ac yn hyblyg
O'i gymharu â llifddis electromagnetig neu dechnolegau llif elfen gynradd eraill, mae gan yr offeryn llifo a rheoli llif -llif hwn fanteision cost isel a hyblygrwydd. Gall leihau costau gosod a chynnal a chadw yn sylweddol a lleihau cost buddsoddi'r prosiect cyfan yn effeithiol.
Gosod hawdd a chyflym
Nid oes angen addasiadau nac arosfannau yn y broses a chynhyrchu ar gyfer comisiynu synhwyrydd llif dŵr ultrasonic ar biblinellau. Mae gan y mesurydd llif hwn y fantais o osod cyflym, gallwch ei osod ar amryw feintiau pibellau mewn munudau heb unrhyw ddrilio na gweithrediadau diflas eraill.
Yn ddiogel ac yn sicr
Gan nad yw'r pibellau'n cael eu torri, nid oes unrhyw risg o ollwng hylif wrth osod y mesurydd llif pibellau ultrasonic. Mae'r dull gosod nad yw'n ymwthiol hon i bob pwrpas yn cynnal cyfanrwydd y biblinell wrth sicrhau diogelwch a sefydlogrwydd y broses.
Iechyd
Mae dyluniad y synhwyrydd sydd wedi'i osod y tu allan i'r bibell yn sicrhau nad yw'r synhwyrydd mesurydd llif ultrasonic yn cael ei effeithio gan falurion sy'n halogi'r hylif. Mae'r dull mowntio allanol hwn i bob pwrpas yn amddiffyn y synhwyrydd rhag yr amgylchedd allanol ac yn sicrhau cywirdeb a dibynadwyedd mesur.
Cynnal a chadw isel
Mae'r clampiau ar Fesurydd Llif Ultrasonic nad yw'n ymwthiol yn ddi-gyswllt ac nid oes ganddynt rannau symudol, felly nid oes angen poeni am wisgo neu ddifrod mecanyddol. Nid oes angen graddnodi neu lanhau'r mesurydd llif amser cludo hwn yn aml a gall weithredu'n sefydlog am amser hir, gan leihau costau cynnal a chadw a llwyth gwaith.
Gwydnwch uchel a chadernid
Trwy ddefnyddio deunyddiau o ansawdd uchel, gallwch sicrhau bod gan eich offer proses oes gwasanaeth hir. Mae gan synhwyrydd a thrawsnewidydd electronig y ddyfais mesur llif ultrasonic lefel ragorol o amddiffyniad a gallant wrthsefyll erydiad a difrod yn effeithiol o dan amodau amgylcheddol garw, a thrwy hynny sicrhau sefydlogrwydd a dibynadwyedd yr offer.
Cywirdeb mesur uchel ac amser ymateb cyflym
Gan ddefnyddio electroneg microbrosesydd perfformiad uchel, gall y transducer llif ultrasonic sicrhau cywirdeb llif rhagorol, gyda chywirdeb o ± 1% ac amser ymateb o ddim ond 1 eiliad. Mae ganddo sefydlogrwydd tymor hir rhagorol ac mae'n ansensitif i newidiadau mewn pwysau a thymheredd hylif, gan sicrhau dibynadwyedd a sefydlogrwydd o dan amodau gwaith amrywiol. Trwy gyfrifo cyflymder acwstig cyfartalog yr hylif yn barhaus, gall yr union fesurydd llif hwn fesur cyfradd llif yn gywir heb gael ei effeithio gan ffactorau fel tymheredd, dwysedd neu gludedd, gan sicrhau cywirdeb a dibynadwyedd y canlyniadau mesur.
Integreiddio'n hawdd i'ch system
Gall arddangosfa lliw LCD arddangos paramedrau allweddol yn reddfol fel llif ar unwaith, cyfaint ac ynni thermol, gan ddarparu swyddogaethau monitro a rheoli cyfleus i ddefnyddwyr. Yn ogystal, mae'r dyfeisiau hyn yn cynnwys signalau allbwn analog sy'n symleiddio'r broses trosglwyddo data. Trwy'r signalau allbwn analog hyn, gall defnyddwyr drosglwyddo data yn hawdd i systemau fel PLC neu reolwyr cyffredinol i gyflawni monitro ac addasu prosesau amser real, gan wella effeithlonrwydd cynhyrchu a chyfleustra rheoli.
Beth yw cymwysiadau mesuryddion llif ultrasonic nad ydynt yn gyswllt?
Mae mesuryddion llif clamp-on ultrasonic nad yw'n ymwthiol yn cynnig nifer o fanteision ac fe'u defnyddir yn helaeth ar gyfer monitro a rheoli mewn prosesau diwydiannol. Mae'r mesuryddion llif hyn yn addas ar gyfer mesur cyfradd llif hylifau nad ydynt yn rhannol mewn awtomeiddio diwydiannol ac ar gyfer archwiliadau ynni, yn ogystal ag yn yr ardaloedd a ganlyn:
1. Cyflenwad dŵr yfed a gwaith trin dŵr gwastraff: Fe'i defnyddir i ganfod gollyngiadau piblinell a chyfeiriad llif hylif;
2. Gwaith pŵer thermol neu orsaf bŵer: Fe'i defnyddir i fonitro llif boeleri, cyddwyso pympiau sy'n cylchredeg ac olew tyrbin;
3. Adeiladu Gwresogi a Chyflyru Aer: Systemau Gwresogi a Chyflyru Aer ar gyfer Dŵr Poeth ac Oer;
4. Baddonau gwanwyn poeth a phyllau nofio: Fe'i defnyddir i fesur faint o ddŵr sy'n cael ei bwmpio;
5. Diwydiant Modurol: Fe'i defnyddir ar gyfer mesur llif paent;
6. Diwydiant Bwyd a Fferyllol: Fe'i defnyddir ar gyfer mesur deunyddiau crai (llaeth, olew) a dŵr golchi;
7. Diwydiant Cemegol a Petroliwm: Fe'i defnyddir i fesur hylifau cyrydol yn gemegol, ond ddim yn addas ar gyfer ardaloedd peryglus;
8. Diwydiant adeiladu llongau: a ddefnyddir ar gyfer mesur tanwydd ac olew hydrolig;
9. Maes Ynni Amgylcheddol ac Adnewyddadwy: Fe'i defnyddir i fesur hylifau amrywiol, megis dŵr domestig, dŵr gwastraff, dŵr diwydiannol, dŵr y môr, dŵr pur, dŵr dyfrhau ac olew, ac ati, ond eithrio cymwysiadau sianel agored.
Mae ein stiliwr llif ultrasonic yn gallu mesur unrhyw hylif â chywirdeb uchel mewn cymwysiadau anodd sydd ag uchafswm tymheredd proses o 450 gradd, ond ni ellir ei ddefnyddio i fesur llif nwy. Mae signal ultrasonig y synhwyrydd yn addasu'r trawst egni yn awtomatig i ansawdd y bibell a'r hylif a fesurir gan y clamp ar yr offeryn, felly gellir cyflawni mesuriadau yn hyderus hyd yn oed os yw'r bibell yn cyrydu.
Dewiswch ein mesuryddion llif ultrasonic a chwyldroi'ch prosesau diwydiannol!
Mae tri dull gosod ar gyfer mesuryddion llif ultrasonic clamp-on. Gelwir y tri dull hyn yn ddull v, dull z, a dull n yn y drefn honno.
Yn gyffredinol, pan fydd diamedr y bibell fach yn 100 ~ 300mm (4 "~ 12"), gellir dewis y dull V yn gyntaf; Pan na all y dull V ganfod y signal neu os yw ansawdd y signal yn wael, defnyddir y dull Z; Pan fydd diamedr y bibell yn fwy na 300mm (12 ") neu os yw'r bibell haearn bwrw yn cael ei mesur, dylid ffafrio'r dull Z.
Mae'r dull N yn ddull a ddefnyddir yn llai cyffredin ac mae'n addas ar gyfer pibellau â diamedrau hyd at 50 mm (2 ").
Rhagofalon ar gyfer Gosod Synhwyrydd Mesurydd Llif Math Ultrasonic
1. Rhaid i baramedrau'r bibell fewnbwn fod yn gywir, fel arall bydd yn achosi i'r synhwyrydd gael ei osod yn anghywir a pheidio â gweithio'n iawn.
2. Wrth osod y synhwyrydd clamp-on, defnyddiwch ddigon o couplant i'w lynu wrth wal y bibell, a symud y synhwyrydd yn araf ger y pwynt gosod nes y derbynnir y signal cryfaf a'r gwerth ansawdd signal uchaf.
3. Cadarnhewch a yw'r pellter gosod yn unol â'r pellter gosod synhwyrydd a roddir yn y llawlyfr.
4. Os yw cryfder y signal bob amser yn 0. 00, mae'n golygu nad yw'r llif -fider wedi derbyn y signal ultrasonic, a dylid gwirio a yw'r paramedrau sy'n gysylltiedig â'r biblinell yn cael eu nodi yn gywir, p'un a Mae piblinell yn rhy hen, p'un a yw ei leinin yn rhy drwchus, p'un a oes hylif ar y gweill, p'un a yw'r gosodiad yn rhy agos at benelin y falf, p'un a oes gormod o swigod yn yr hylif, ac ati.
5. Dylid ei osgoi i osod a defnyddio'r llifddwr yn yr amgylchedd gydag ymyrraeth electromagnetig fawr, er mwyn peidio ag achosi i'r cryfder signal a dderbynnir fod yn rhy isel neu'n amrywio, a fydd yn effeithio ar weithrediad arferol y llifddwr.
6. Ar ddiwedd y gosodiad, dylid pweru'r offeryn yn ôl, a dylid gwirio'r paramedrau a'r canlyniadau arddangos i weld a ydyn nhw'n gywir.
Ein ffatri
Llinellau cynhyrchu awtomataidd: Rydym yn buddsoddi mewn llinellau cynhyrchu awtomataidd uwch i wella effeithlonrwydd cynhyrchu a sicrhau cysondeb ansawdd cynnyrch.
Technoleg Gweithgynhyrchu Deallus: Defnyddiwch dechnoleg gweithgynhyrchu ddeallus i wireddu rheolaeth ddigidol, rhwydwaith a deallus ar y broses gynhyrchu.
Arloesi Parhaus: Rydym yn cyflwyno technolegau ac offer newydd yn barhaus i gynnal ein safle blaenllaw yn y diwydiant a rhoi'r atebion mwyaf cystadleuol i gwsmeriaid.
Cwestiynau Cyffredin
C: Beth yw amser - o- Mesurydd Llif Ultrasonic Flight?
A: Sut mae mesuryddion llif ultrasonic yn gweithio (amser hedfan)? Maent yn mesur yr amser y mae'n ei gymryd i signal ultrasonic a drosglwyddir o un synhwyrydd, groesi pibell a chael ei dderbyn gan ail synhwyrydd. Mae amser neu amser cludo mesuryddion llif hedfan yn defnyddio dau drosglwyddydd sy'n gweithredu fel trosglwyddyddion a derbynyddion ultrasonic.
C: Beth yw amser cludo mewn mesurydd llif ultrasonic?
A: Mae mesuryddion llif ultrasonic amser cludo yn mesur y gwahaniaeth mewn amser o'r adeg y trosglwyddir signal ultrasonic o'r transducer cyntaf nes ei fod yn croesi'r bibell ac yn cael ei dderbyn gan yr ail transducer.
C: Beth yw'r ddau fath o fesurydd llif ultrasonic?
A: Mae dau fath o dechnolegau mesurydd llif ultrasonic, gan gynnwys Doppler ac amser cludo. Yn ogystal â modelau sianel fewnol a agored, mae mesuryddion ultrasonic ar gael fel datrysiadau clampio ymlaen pan nad yw'n bosibl cyswllt â'r hylif mesuredig.
C: Beth yw pwrpas y mesurydd llif ultrasonic?
A: Mae cais nodweddiadol ar gyfer mesurydd llif ultrasonic yn mesur llif hylif mewn pibellau llawn, hefyd yn mesur hylifau fel dŵr, dŵr gwastraff, asidau a thoddyddion, cemegolion a hydrocarbonau ac olewau, hefyd i fonitro a rheoli gwresogi, awyru a thymheru aer systemau.
C: Pa fath o lifmedr sy'n defnyddio egwyddor gwahaniaethau amser cludo tonnau sain?
A: Mae mesuryddion llif ultrasonic yn gweithio yn seiliedig ar yr egwyddor o 'amser cludo' neu 'amser hedfan. 'Mae hyn yn cynnwys trosglwyddo ton sain ultrasonic o un transducer i'r llall trwy'r hylif yn y bibell.
C: Beth yw cyfyngiadau mesurydd llif ultrasonic?
A: Mae ganddyn nhw gyfyngiadau yn yr hylifau y gallant eu mesur yn gywir. Gall hylifau halogedig iawn a llif slyri arwain at y tonnau ultrasonic yn methu â phasio'r hylif, gan wneud y mesurydd yn analluog i fesur y llif yn gywir.
C: Beth fyddai'n achosi i'r mesurydd llif Doppler ultrasonic fod yn anghywir?
A: Cyflwr a deunydd y bibell y gall y llif hylif effeithio ar gywirdeb y mesurydd llif ultrasonic. Gall afreoleidd -dra yn y bibell, megis cyrydiad, graddio, neu arwynebau garw, achosi adlewyrchiadau signal neu wanhau, gan arwain at anghywirdebau.
C: Beth yw dulliau mesur llif ultrasonic?
A: Y ddau brif fath o fesuryddion llif ultrasonic yw amser cludo a mesuryddion llif Doppler. Mae mesuryddion llif amser cludo yn mesur y gwahaniaeth amser rhwng signalau i fyny'r afon ac i lawr yr afon, tra bod mesuryddion llif Doppler yn defnyddio'r effaith Doppler i fesur cyflymder yr hylif.
C: Beth yw cydrannau mesurydd llif ultrasonic clamp-on?
A: Mae llifdden ultrasonic clamp-on yn cynnwys trosglwyddydd, synhwyrydd clamp-on ultrasonic, caledwedd mowntio a cheblau.
C: Pa mor gywir yw mesuryddion llif ultrasonic clamp-on?
A: mesuryddion llif ultrasonic clamp-on
Maent yn cynnig ailadroddadwyedd rhagorol ar oddeutu {{{0}}. 04% i 0.2% ac maent yn hynod ddibynadwy.
C: Beth yw mesur llif clamp-on ultrasonic?
A: Mae mesuryddion llif clamp-on ultrasonic yn mesur llif hylif yn y prif gymwysiadau. Trwy ddefnyddio tonnau sain i bennu amser cludo nwy neu hylif, gall mesuryddion llif ultrasonic fonitro unrhyw newidiadau mewn llif yn gywir, i fyny'r afon ac i lawr yr afon.
C: Beth yw'r gwahaniaeth rhwng mesurydd llif ultrasonic a magnetig?
A: Gwaith Ultrasonics yn seiliedig ar gorbys sain a mesur yr amser rhwng allyrru a derbyn pwls. Gall mesuryddion llif ultrasonic fesur nwyon, hylifau ac anweddau, tra bod mesuryddion llif electromagnetig yn gweithio ar hylifau (dargludol) yn unig.
C: Beth yw mesur llif aer ultrasonic?
A: Dyfais a ddefnyddir i fesur cyfradd llif hylifau a nwyon gyda thechnoleg uwchsain yw llif llif ultrasonic. Mae'n gweithredu ar yr egwyddor o fesur yr amser a gymerir i donnau ultrasonic deithio trwy'r hylif o un transducer i'r llall.
C: Sut mae mesurydd llif ultrasonic yn gweithio?
A: Mae'r mesurydd llif ultrasonic yn gweithredu trwy drosglwyddo a derbyn byrst o uwchsain rhwng y ddau drosglwyddydd bob yn ail trwy fesur yr amser cludo y mae'n ei gymryd i sain deithio rhwng y ddau drosglwyddydd i'r ddau gyfeiriad.
C: Ble ydych chi'n rhoi mesurydd llif ultrasonic?
A: Dylai'r transducers gael eu gosod mewn darn pibell lle mae hyd y bibell syth ar yr ochr i fyny'r afon o leiaf 10D ac ar yr ochr i lawr yr afon mae o leiaf 5D. Heblaw, dylai'r safle gosod transducer fod o leiaf 30d i ffwrdd o'r pwmp.
C: Beth yw mesurydd llif clamp-on?
A: Mesurydd llif ultrasonic cludadwy ar gyfer mesur llif mewn pibellau. Mae synwyryddion clamp-on cludadwy ynghlwm wrth y tu allan i'r bibell mewn modd anfewnwthiol ac mae'r llif cyfaint yn cael ei fesur heb dorri ar draws y broses.
C: Pa dechnoleg mesur llif sy'n defnyddio synwyryddion sydd wedi'u clampio i bibell i fesur llif?
A: Mae Doppler ac amser cludo yn ddau fath poblogaidd iawn o fesurydd llif ar gyfer mesur llif anfewnwthiol mewn pibellau llawn. Rydym yn tueddu i ddrysu'r technolegau hyn oherwydd eu bod yn ultrasonic ac mae'r ddau yn mesur llif trwy ddefnyddio synwyryddion sydd wedi'u clampio ar y tu allan i bibell.
C: Beth yw mesurydd llif ultrasonic ar gyfer nwy a hylif?
A: Mae mesurydd llif ultrasonic yn ddyfais a ddefnyddir i fesur cyfradd llif hylifau a nwyon heb yr angen am rannau symudol na chysylltu â'r hylif mewnol. Defnyddir mesuryddion llif ultrasonic yn helaeth mewn amrywiol ddiwydiannau, gan gynnwys cymwysiadau preswyl a masnachol, nwy naturiol, ac aer cywasgedig.
C: Beth yw maint lleiaf y bibell ar gyfer mesurydd llif ultrasonic?
A: Mae tri dull gosod ar gyfer synwyryddion llif clamp-on. Gelwir y tri dull hyn yn ddull v, dull z a dull n yn y drefn honno.
Yn gyffredinol, pan fydd diamedr y bibell yn 100- ~ 300mm (4 "~ 12"), gellir defnyddio'r dull V yn gyntaf; Pan na all y dull V ganfod y signal neu fod ansawdd y signal yn wael, gellir defnyddio'r dull Z: mae diamedr y bibell yn uwch na 300mm (12 ") neu'r mesuriad wrth fwrw pibellau haearn, dylid ffafrio'r dull Z. y dull N yn ddull a ddefnyddir yn llai cyffredin ac mae'n addas ar gyfer pibellau â diamedr o lai na 50mm (2 ").
C: Pa ddeunydd sy'n cael ei ddefnyddio ar gyfer pibell mesurydd llif ultrasonic?
A: Mae mesuryddion llif ultrasonic yn addas ar gyfer amrywiaeth o ddeunyddiau pibellau, megis dur carbon, dur gwrthstaen, copr, alwminiwm, haearn a phlastig. Fodd bynnag, rhaid sicrhau bod deunydd y bibell yn gryf ac ni ddylid gwisgo, cyrydiad na dadffurfiad tonnau amlwg a fyddai'n effeithio ar luosogi tonnau ultrasonic.
C: Beth yw mesuriad llif hylif nad yw'n gyswllt?
A: Mae mesurydd llif digyswllt yn defnyddio technoleg ultrasonic i fesur cyfradd llif ar bwyntiau critigol o amrywiol brosesau biotechnoleg. Mae technoleg ultrasonic yn galluogi canfod llif yn gyswllt, yn annibynnol ar gyfansoddiad hylif (cymylogrwydd, gwefr, tymheredd ac ati).
C: Mae'r bibell yn newydd, mae'r deunydd yn dda iawn, ac mae'n cwrdd â'r amodau gosod, ond ni ellir derbyn y signal?
A: Gwiriwch a yw'r paramedrau piblinell wedi'u gosod yn gywir, mae'r dull gosod yn gywir, mae'r gwifrau mewn cysylltiad da, ac mae'r asiant cyplu wedi'i gymhwyso'n llawn.
P'un a yw'r biblinell yn llawn, p'un a yw'r synhwyrydd wedi'i osod yn ôl y pellter gosod a ddangosir yn y diagram cyffredinol o'r llawlyfr cyfarwyddiadau, ac a yw'r synhwyrydd wedi'i osod i'r cyfeiriad anghywir.
C: Mae'r biblinell yn hen ac mae wal fewnol y biblinell wedi'i graddio'n ddifrifol. Ni dderbynnir signal yn ystod y mesuriad neu mae'r signal yn rhy wan. Sut i ddatrys y broblem?
A: Gwiriwch a oes hylif yn y bibell ac mae'n llawn;
Dylid defnyddio'r dull Z i osod y synhwyrydd (os yw'r bibell yn rhy agos at y wal, gellir gosod y synhwyrydd ar ddiamedr pibell ar oleddf yn lle diamedr pibell lorweddol);
Dewiswch y rhan drwchus o'r bibell yn ofalus a'i sgleinio'n ddigonol, cymhwyswch ddigon o asiant cyplu a gosod y synhwyrydd;
Symudwch bob synhwyrydd yn ofalus ac yn araf ger y pwynt gosod i ddod o hyd i'r pwynt signal uchaf i atal y pwynt gosod a all dderbyn signal cryfach rhag cael ei golli oherwydd ei raddio ar wal fewnol y bibell neu ddadffurfiad lleol y bibell gan achosi'r trawst ultrasonic i adlewyrchu allan o'r ardal ddisgwyliedig. ::
Ar gyfer pibellau metel sydd â graddio wal fewnol difrifol, gallwch ddefnyddio dulliau taro i wneud i'r rhannau graddfa ddisgyn neu grac (nodwch: mae'r dull hwn weithiau'n creu bylchau rhwng y graddio a'r wal fewnol, sy'n niweidiol i luosogi tonnau ultrasonic).
C: Pam mae llif ar y gweill, ond mae'r peiriant yn dal i arddangos statws gweithio arferol y system, ac mae'r gyfradd llif ar unwaith a ddangosir gan y peiriant yn sero?
A: Gwiriwch a ddefnyddiwyd y "gosodiad sero statig" ym mhresenoldeb hylif, os felly, defnyddiwch y ddewislen i adfer y gosodiad sero ffatri gwreiddiol.
